PROGRAMA DE RIEGO Y DRENAJE INTRAPREDIAL ASOCIADO A GENERACIÓN Y BOMBEO FOTOVOLTAICO INDAP REGION DEL MAULE
 |  |
PRI 2015
INTRODUCCIÓN
UN HITO EN LOS SISTEMAS FOTOVOLTAICOS DE BOMBEO SOLAR DE LOS PROYECTOS PRI DEL ÁREA INDAP
(INDAP Instituto de Desarrollo Agropecuario), LINARES, REGION DEL MAULE, CHILE.
A partir del año 2015 en los Proyectos PRI (Programa de Riego Intrapredial) con ERNC en el Área Indap Linares Y Talca se ha comenzado a instalar paneles solares con un sistema de seguidor solar manual, definido con la sigla SSM seguido de un número, el cual indica la cantidad de módulos fotovoltaicos que lleva cada seguidor: Ejemplo: Modelo SSM-6, es un Seguidor Solar Manual con 6 módulos. En la mayoría de las ocasiones y/o en proyectos sujetos a financiamiento gubernamental los paneles solares que potencian bombas sumergibles solares son instalados en sistemas de montaje fijo enfrentando el Norte (en nuestro hemisferio sur) y, muy probablemente, con un ángulo de 36º o 37º en la zona central.
 |
Esta estrategia es muy cómoda y, con toda seguridad, un alto porcentaje de empresas dedicadas a instalar Sistemas de bombeo Solar, tiende a usarla para las instalaciones pequeñas y medianas, pero lamentablemente estos sistemas no estarán produciendo la energía total que les es posible, desperdiciando alrededor de un 30% a 40% de energía. En efecto, la estrategia más práctica y eficiente para obtener más energía de un panel solar es el de aquel que sigue al sol, en oposición a un panel fotovoltaico de posición fija, que es lo que nosotros estamos haciendo.
 |  |
Pero un seguidor solar no es común verlo en las instalaciones, principalmente por el alto monto de inversión inicial que implica la compra de un equipo con seguidor electrónico. Además de tratarse de una tecnología compleja haciendo difícil la "automantención" cuando no se cuenta con conocimientos técnicos avanzados.
Por ello en un hito destacable de todos los proyectos PRI con ERNC ejecutados por nuestra Empresa Prodener EIRL, y especialmente para el Área Linares de INDAP, la que nos entregó toda la confianza y apoyo para esta innovación, fue que, a partir del año 2015 todos los sistemas de Bombeo Solar Fotovoltaico han sido, son y continuarán siendo instalados con el sistema de Seguidor Solar Manual diseñado exclusivamente para estos proyectos y sin costo adicional para el beneficiario.

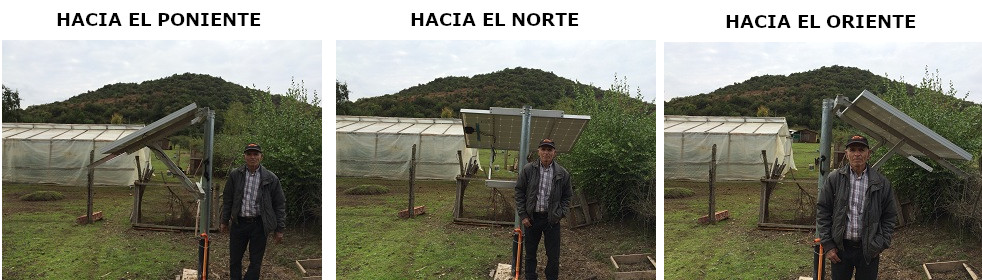

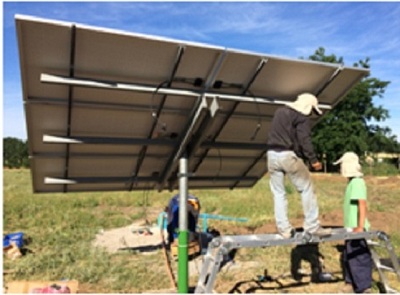

Todas las instalaciones son montadas sobre un poste galvanizado el cual va, a su vez, montado sobre un tubo-eje pivote el que permite al usuario girar el panel a su discreción, con extrema facilidad y en todas las horas del día/sol para maximizar su tiempo de riego.
Basta un dedo de la mano para girar manualmente el sistema completo sobre el pivote que lo sostiene, como han podido comprobar todos los usuarios y cuya experiencia está registrada en filmaciones tomadas por el personal de Indap encargado de la recepción de los proyectos.
 |
SISTEMAS DE BOMBEO SOLAR FOTOVOLTAICO MONTADOS SOBRE SEGUIDORES SOLARES MANUALES
ESTA ES UNA MUESTRA DE ALGUNOS DE NUESTROS PROYECTOS EJECUTADOS DESDE EL AÑO 2015 EN ADELANTE

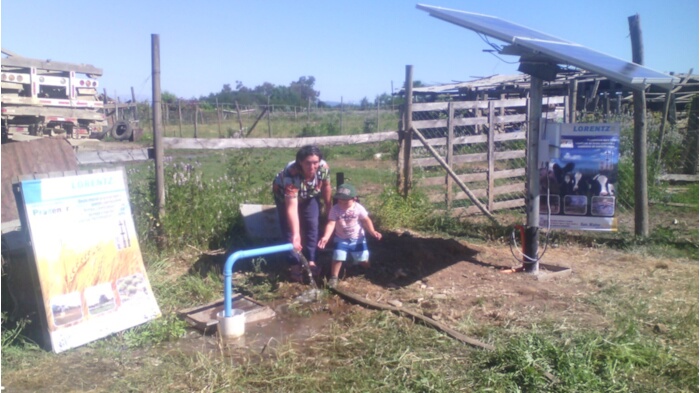

Agricultora Sra. Brígida Trureo, Agricultora de Linares. Riego por goteo y microaspersores con Bomba Solar Lorentz PS 600 directo a 2 invernaderos a 70 mts. de distancia. Sistema de montaje Prodener con Seguidor Solar manual.
Sobre el Seguidor Solar: En palabras de la Sra. Brigida Trureo: “…para mí ha sido muy bueno porque puedo regar desde muy temprano y después por la tarde hasta muy tarde ya que los paneles los pongo contra el sol a mi voluntad a la hora que sea y me evito regar a la hora de mayor sol con el beneficio para las plantas en los invernaderos”.

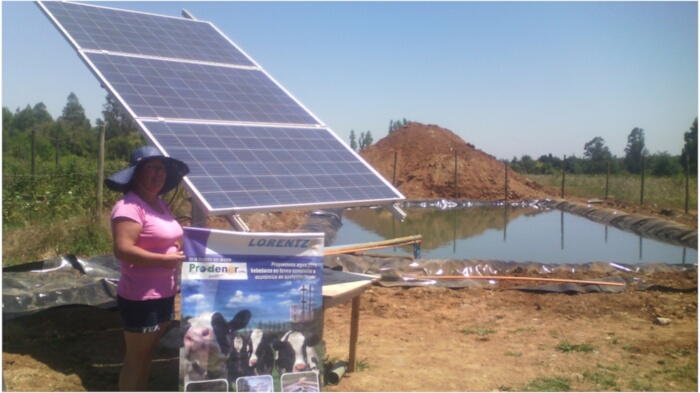

Sra. Berta Oses, Agricultora de la localidad de Rabones, pre-cordillera de Colbún. Riego por surco con Bomba Solar Lorentz PS 1800 desde tranque a ½ hectárea de frambuesas. Sistema de montaje Prodener con Seguidor Solar.
La bomba Lorentz PS 1800 C-SJ30-1 entregaría a la Sra. Berta hasta 49m3/h a potencia total (6 paneles de 250Wp) en las horas de mayor radiación con un montaje fijo al norte. Pero gracias al Sistema de Montaje con Seguidor Solar Prodener su caudal SERÁ DE 37m3/h. DURANTE 9 HORAS CON SOLO TRES PANELES de 260Wp. Las restantes 5 horas le entregará en promedio 29m3/h (148m3 en esas 5 horas).

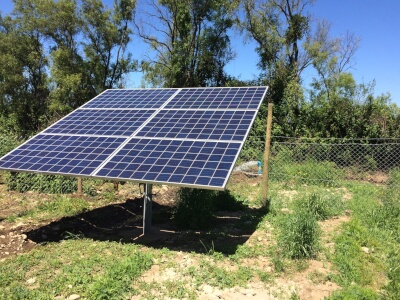

Agricultor Isidoro Vásquez, San Antonio Encina, Linares, Bomba Sumergible Lorentz PS2 1800 C-SJ42-1
En el video se puede apreciar el resultado del caudal obtenido con el sistema de Seguidor Solar.

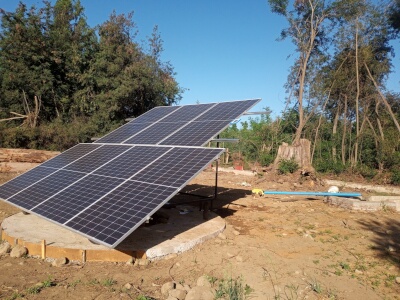

Alvaro Vallejos -Linares – Riego Hortalizas - Bomba sumergible Lorentz PS2 4000 – Cabezal 17-4
En el video se puede apreciar la diferencia del caudal con 2 minutos de diferencia, con tal solo mover el Seguidor Solar.
Ver Video SIN EDICION a las 18:34

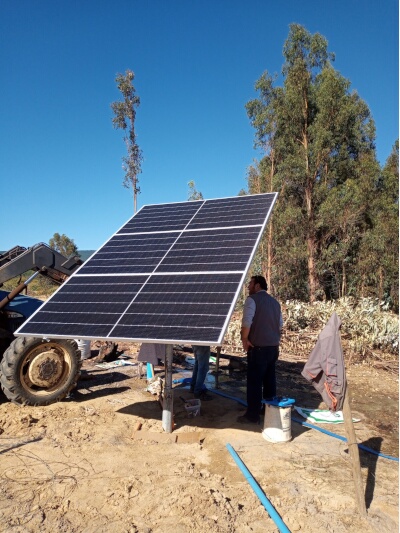

Agricultor Juan Escudero, Localidad Huerta de Maule, San Javier. Instalación de Bomba Sumergible Solar a 36 mts. profundidad.
BOMBA LORENTZ SUMERGIBLE PS2 1800, CABEZAL C-SJ5-12
Sistema montaje Seguidor Solar Manual. CONTROLADOR DE LA BOMBA PROGRAMABLE CON BLUETOOTH.
En el video se puede apreciar el resultado del caudal obtenido con el sistema de Seguidor Solar.
Agricultor Alfonso Cerda, Retiro – Bomba Lorentz Sumergible PS1800 C-SJ5-12 -D
En el video se puede apreciar el resultado del caudal obtenido con el sistema de Seguidor Solar.

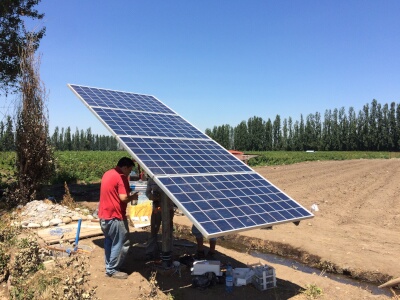

Agricultor Santiago Pardo, Sector Bobadilla, Colbún - Bomba Lorentz Sumergible PS1800 C-SJ5-12
En el video se puede apreciar el resultado del caudal obtenido con el sistema de Seguidor Solar.

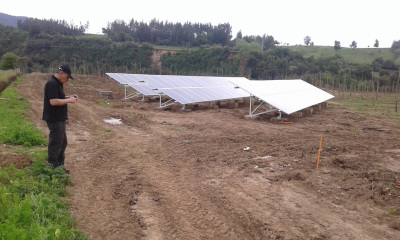

Fundo San Martín, sector La Calor, San Clemente.
Sistema fotovoltaico 25kWp para potenciar bomba KSB para riego tecnificado nogales
En el video se puede apreciar la dimensión de la obra.

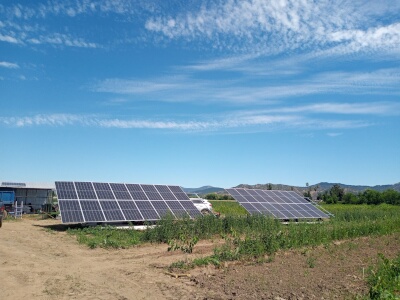

Instalación de bomba sumergible Lorentz PSk3-15 C-SJ75-3 para alimentar Riego tecnificado de Plantación de 12 has. de cerezos. Localidad La Huerta, Curicó.
Altura dinámica total (TDH): 30 m
Tasa de flujo: 850 m3/día.
Generador solar: 14.2 kWp

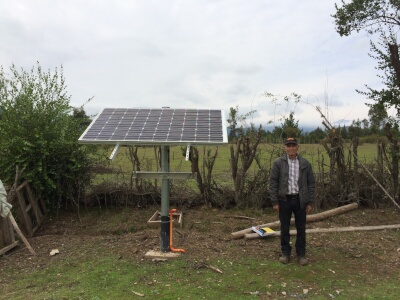

Don Cristóbal Lazo, Agricultor de la localidad de Carrizalillo, pre-cordillera nor-oriente de San Clemente.
Riego por aspersor de 1 hectárea de pradera para forraje de ovejas. Bomba Solar Lorentz PS 200 HR7 Cabezal Helicoidal. Sistema de montaje Prodener con Seguidor Solar.
Jorge Candia, Agricultor de Yerbas Buenas, Riego por goteo con Bomba Solar Lorentz PS600 directo a 1 hectárea de frambuesas. Sistema montaje Prodener con Seguidor Solar manual.

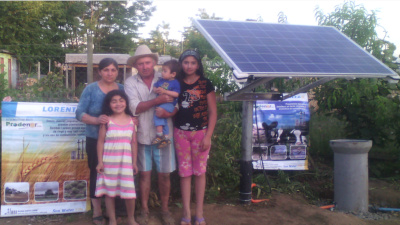

Sra. María Isabel Canales, Agricultora de la localidad San Víctor Álamos, pre-cordillera de Linares. Riego por goteo y microaspersores con Bomba Solar Lorentz PS 150 directo a 3 invernaderos ubicados a 50 mts. de distancia. Sistema de montaje Prodener con seguidor solar.

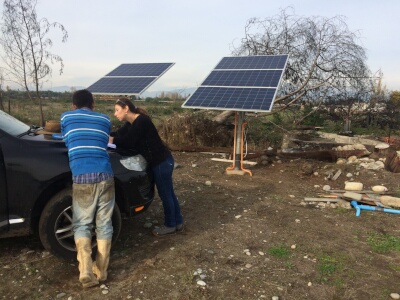

Agricultor Sigisfredo Bascuñan, El Huapi, Linares - Bomba Sumergible Solartech 1200C

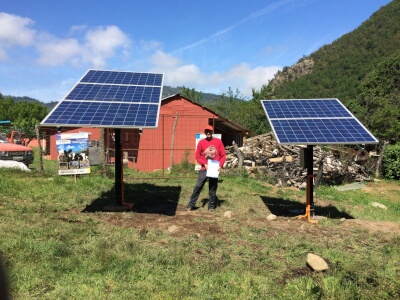

Agricultor Laurentino Campos, Los Hualles, Cordillera de Linares. Bomba Sumergible Lorentz PS 1800 C-SJ5-12

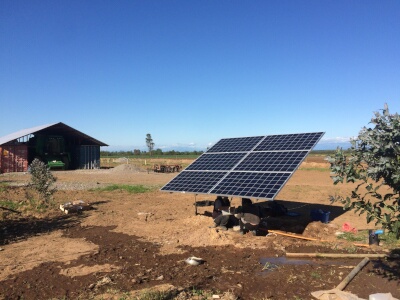

Agricultor Alejandro Torres, Parral. Bomba Sumergible Lorentz PS 1800 C-SJ8-7

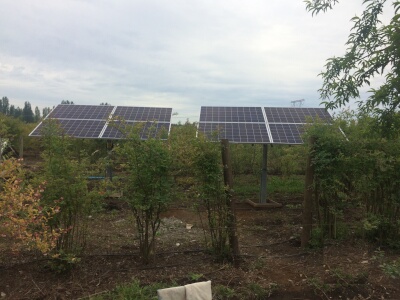

Agricultora María M. Retamal, sector Romeral, Retiro. Bomba Sumergible Lorentz PS2 1800 C-SJ8-7

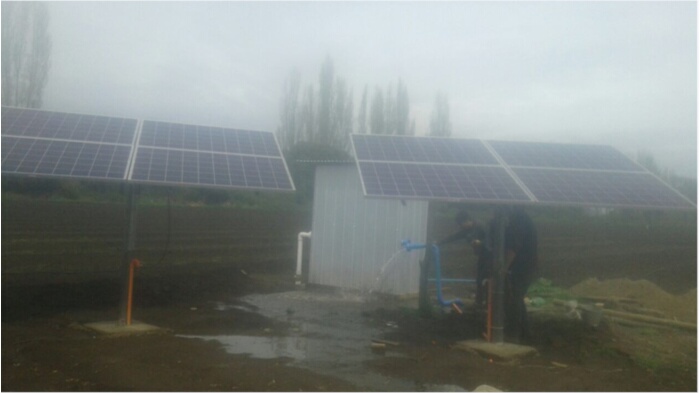

Señora Rosa de las M. Saldaña, Agricultora del Sector Romeral, Retiro.
Bomba Sumergible Lorentz PS2 1800 C-SJ8-7

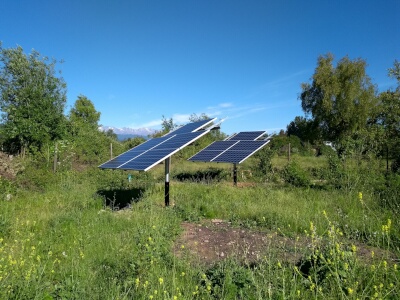

Agricultor Luis Retamal, Isla San Víctor, Linares. Sistema Fotovoltaico para bomba superficial Pentax trifásica con Inversor Variador Atersa

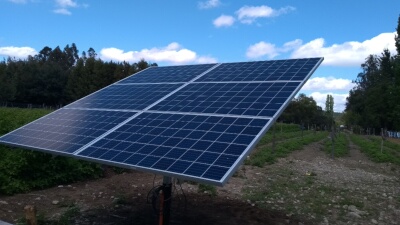

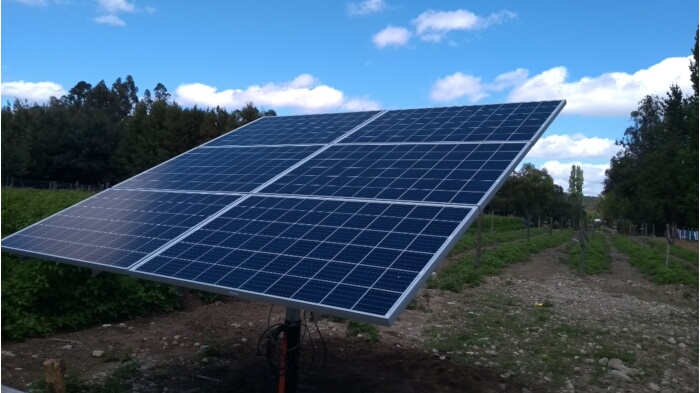

Señor Enrique Soto Gangas, Agricultor de Isla San Víctor, Linares.
Sistema de bombeo Bomba Sumergible Lorentz PS2 1800 C-SJ30-1

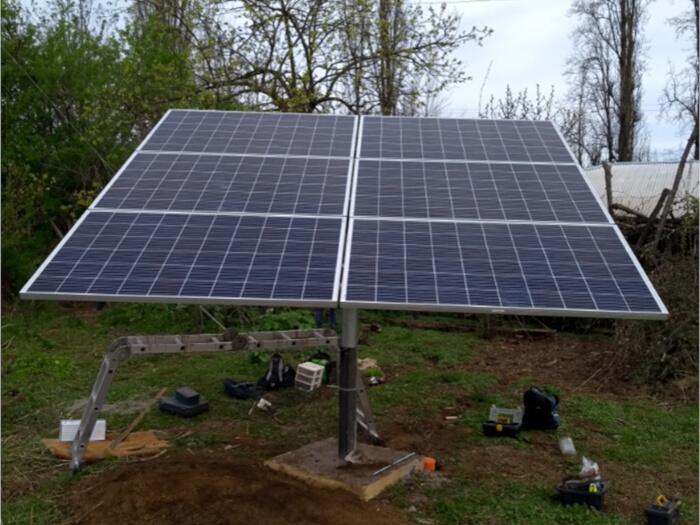

Agricultor Julio González, San Antonio Encina, Linares – Sistema de bombeo con Bomba Sumergible Lorentz PS2 1800 C-SJ30-1

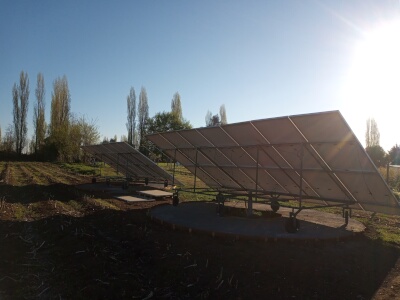

Energización bomba sumergible Solartech PB 15kW en Retiro, comuna de Parral. Riego de 19 has. total. Nogales, Arándanos, Espárragos y pradera.

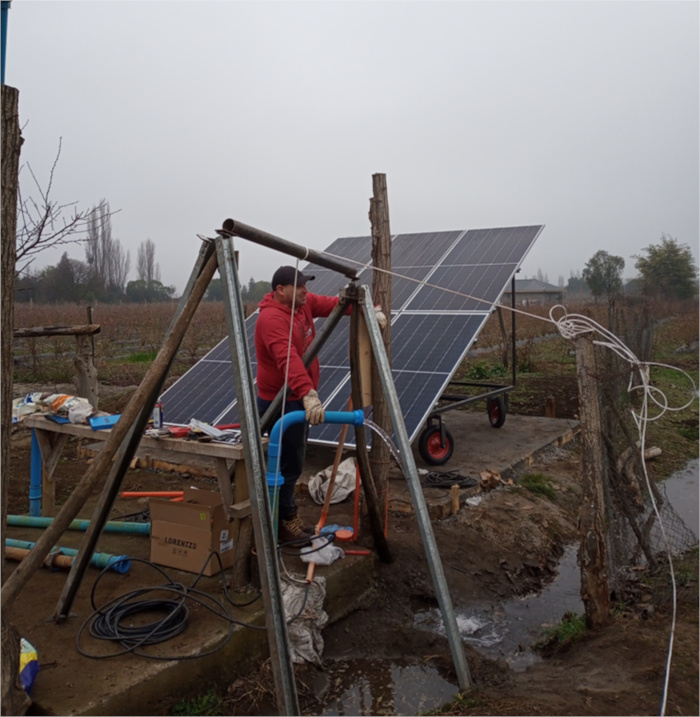

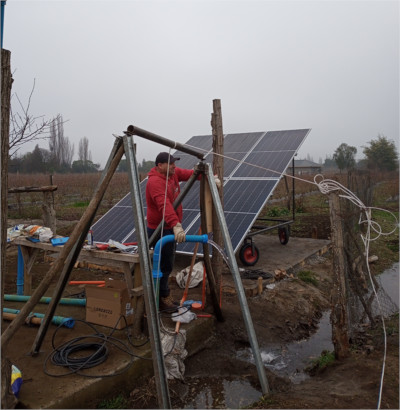

Juan Vásquez Vicencio - Comuna Retiro, Instalación bombeo solar Lorentz pozo profundo 30 mts. Sistema Montaje Seguidor Solar Manual para riego 8 Has. Frambuesas.

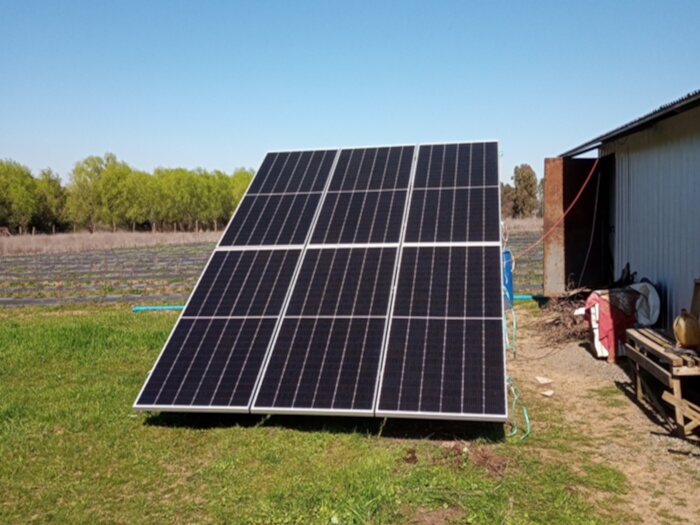

Mauricio Gatica - Agricultor de la Comuna Retiro.
Instalación bombeo solar Lorentz pozo profundo 25 mts. Sistema Montaje Seguidor Solar Manual y Móvil.
El Agricultor puede retirar sus paneles y estacionarlos en su casa cada día. Diseñado para cuando el predio es muy aislado o queda muy retirado de la vivienda.
